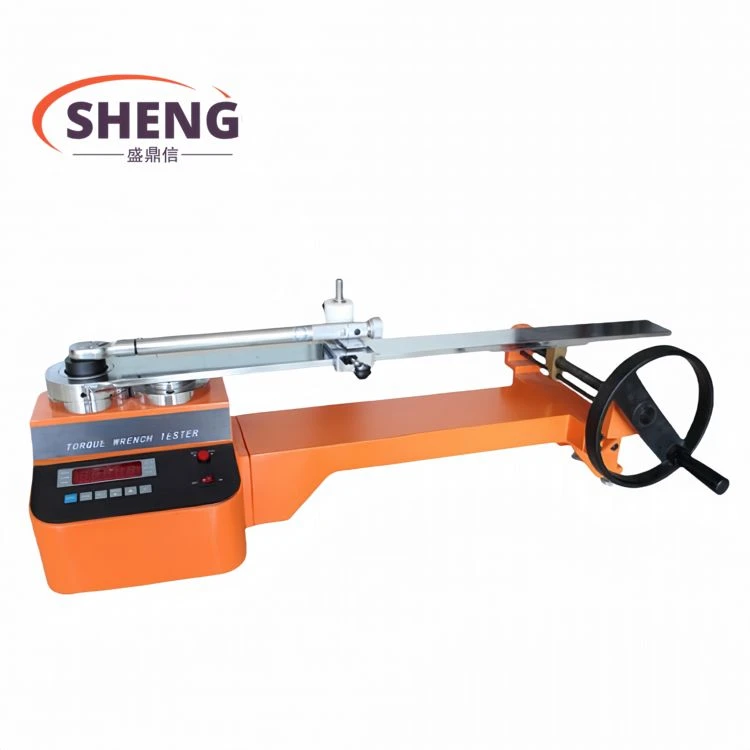

Digitalni tester momentnega ključa z dvojnim senzorjem



Digitalni tester momentnih ključev z dvojnim senzorjem je testni instrument, ki se uporablja za kalibracijo različnih momentnih ključev. Instrument uporablja tehnologijo krmiljenja z enim čipom in je sestavljen iz visoko natančnih senzorjev navora in nosilcev sile. Ima natančno testiranje, stabilno delovanje, bogate funkcije in enostavno upravljanje. Instrument se drži vodilne tehnologije Rufa v industriji in vsi kazalniki so dosegli domačo prvorazredno raven. Je zelo stroškovno učinkovit testni instrument in se pogosto uporablja v proizvodnih industrijah ter oddelkih za merjenje in testiranje, kot so elektrika, lahka industrija, stroji, motorji, motorji z notranjim zgorevanjem, električna vozila, motorna kolesa, avtomobili, ladje in letala.

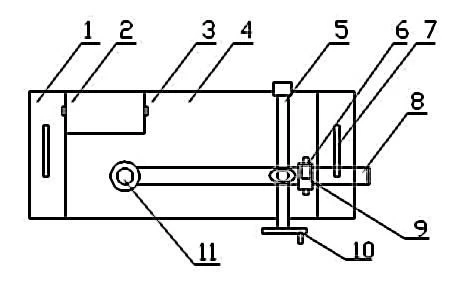

Diagram ravnine preizkuševalnika digitalnega momentnega ključa z dvojnim senzorjem (slika 1), pogled od zadaj (slika 2):



Slika 1



Slika 2

Ime delov:

1- Osnovna plošča:

2- Zaslon: lahko nastavi in ​​prikaže vrednost navora;

3- Gumb za nastavitev kota prikaza:

4- Ohišje:

5- Vijak:

6- Gumb za nastavitev višine: lahko prilagodi višino ploščadi, da bo momentni ključ testiran v vodoravnem stanju. Če ni v vodoravnem stanju, lahko povzroči napake pri merjenju;

7- Ročaj: uporablja se za premikanje instrumenta;

8- Horizontalna sila:

9- Levi in ​​desni nastavitveni gumb: prilagodite preskusno ploščad, da bo primerna za dolžino roke momentnega ključa, ki ga želite testirati, lahko pa tudi prilagodite smer preskusne ploščadi, da se prilagodi meritvi naprej in nazaj momentni ključ;

10- Pogonsko ročno kolo: naložite ali razbremenite momentni ključ, ki ga preskušate;

11- Glava senzorja sile: več preskusnih glav za pretvorbo je tovarniško opremljenih glede na kvadratno velikost glave momentnega ključa;

12- Priključna odprtina RS232: lahko se poveže z računalnikom (ta funkcija ni tovarniško opremljena, zato mora uporabnik instrument s to funkcijo kupiti posebej);

13- Prazno;

14- Stikalo za vklop [POWER]:

15- Električna vtičnica (AC11V/220V):

16- Namestite zadnji pokrov: Odprite zadnji pokrov, da umerite instrument. Nestrokovnim osebam je odstranjevanje table strogo prepovedano!

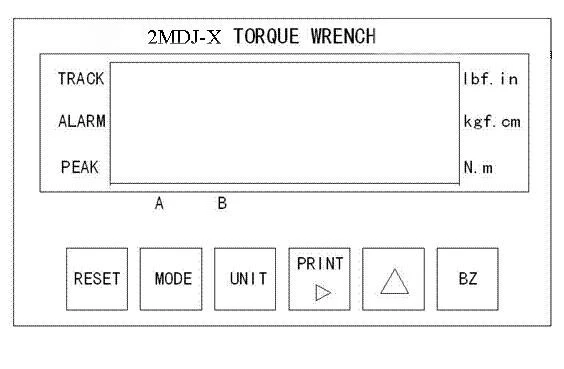

Diagram plošče zaslona digitalnega testerja momentnega ključa z dvojnim senzorjem je prikazan na sliki 3.



Slika 3

●Zaslon na sredini zaslona lahko prikaže trenutno vrednost navora. Tri indikatorske lučke na desni strani predstavljajo tri merske enote. Tri indikatorske lučke na levi: lučka TRACK označuje, da je način merjenja v stanju sledenja, lučka PEAK označuje, da je način merjenja v stanju zadrževanja najvišje vrednosti, lučka ALARM pa označuje alarm za prekoračitev meje;





1. Vklopite stikalo za vklop;
2. Pritisnite tipko "UNIT", da izberete zahtevano mersko enoto;
3. Pritisnite tipko "MODE", da nastavite način merjenja na "TRACK";
4. Pritisnite tipko "RESET", da ponastavite prikazano vrednost na nič;
5. Pritisnite tipko "BZ" in njeno kombinacijo tipk, da nastavite zgornjo mejno vrednost alarma;
6. Izberite dodatke, ki se ujemajo z momentnim ključem, ki ga želite izmeriti, in jih namestite na glavo senzorja sile;
7. Postavite momentni ključ, ki ga želite izmeriti, na delovno postajo (med glavo senzorja sile in preskusno ploščad) in nastavite gumb za nastavitev višine, da bo momentni ključ ostal na nivoju vode. =V vodoravnem stanju prilagodite levi in ​​desni nastavitveni gumb, da se prilagodita dolžini roke in smeri merjenja momentnega ključa;
8. Pritisnite tipko "MODE", da nastavite način merjenja na stanje "PEAK" ali stanje "TRACK". Če je v stanju "PEAK", lahko posnamete podatke o najvišji vrednosti (podatki o največji vrednosti). Pritisnite tipko za ponastavitev "PONASTAVI", da počistite podatke o največji vrednosti in vrnete zaslon na ničlo;
9. Obrnite ročno kolo za obremenitev in na zaslonu boste videli, da se vrednost navora spreminja z obremenitvijo. Ko vrednost navora doseže ali preseže nastavljeno vrednost alarma, bo instrument sprožil alarm, na zaslonu pa bo zasvetila alarmna lučka "ALARM", ki bo operaterja opomnila, naj preneha z nalaganjem; Da bi izboljšali natančnost meritve, je treba pri približevanju ali ocenjevanju največje vrednosti ali nastavljene vrednosti hitrost nalaganja upočasniti;
10. Če želite natisniti izmerjeno vrednost ali prenesti podatke o meritvah v računalnik, pritisnite tipko [P RINT】Print;
11. Zavrtite ročno kolo v vzvratno smer, da odstranite momentni ključ, ki se preskuša;
12. Če želite nadaljevati s testiranjem, ponovite zgornje korake. Na splošno je priporočljivo, da merite večkrat in vzamete povprečno vrednost;
13. Če je test končan, odstranite testne pripomočke, izklopite napajanje in instrument pravilno shranite;
14. Če uporabnik ne preizkuša momentnega ključa, ampak druga orodja, glejte zgornji preskusni postopek. Če je potrebno, je potrebna posebna napeljava;





Model	Razpon navora [N.m]	Utež [Kg]	Največja efektivna roka [mm]	Zunanje mere [mm]			Voznik [mm]
				L	W	H
SDX-2000CT-01	0.5-5,5-50	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-02	1-10,10-100	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-03	2-20,20-200	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-04	3-30,30-300	35	650	900	450	340	6.3/10/12.5/20
SDX-2000CT-05	5-50,50-500	35	650	900	450	340	6.3/10/12.5/25
SDX-2000CT-06	10-100,100-1000	60	1400	1400	600	350	6.3/10/20/25
SDX-2000CT-07	20-200,200-2000	65	1600	1600	800	550	6.3/10/20/25
SDX-2000CT-08	30-300,300-3000	90	2000	2000	1000	550	6.3/10/20/25
SDX-2000CT-09	50-500,500-5000	90	2000	2000	1000	550	12.5/25/38
SDX-2000CT-10	100-1000,1000-10000	90	2000	2000	1000	550	12.5/25/38/51
Natančnost	±1%
Način prikaza	5-mestni LED zaslon
Napajanje	AC 220v-240v/50Hz



1. Natančnost merjenja: ±1%

2. Območje nastavitve vrednosti alarma: znotraj celotnega obsega

3. Pogoji uporabe

(a) Temperatura okolja: 0-40 stopinj

(b) Relativna vlažnost: manjša ali enaka 80 % RH

(c) Napajanje: AC220V±10%, 50Hz
